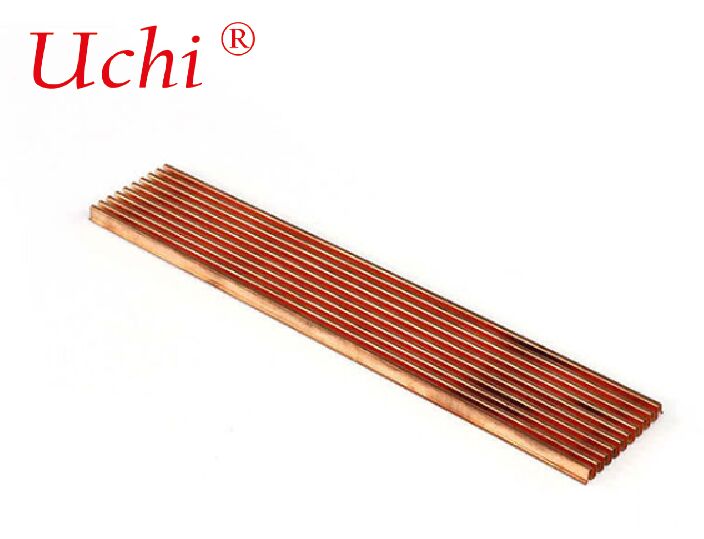

Um dissipador de calor com barbatana dobrada de cobre aproveita a condutividade térmica superior do cobre
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | Dissipador de calor |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | 1300-1500 dollars |
| Tempo de entrega: | Não limitado |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000 unidades por mês |
|
Informação detalhada |
|||
| Material: | Cobre | Tamanho: | 15*2,8*0,3cm |
|---|---|---|---|
| Peso: | 0,09kg | Tecnologia: | Barbatana de estampagem |
| recurso: | Flexível e ajustável | Tratamento de superfície: | Passivação |
| Potência de resfriamento térmico: | 45W | ||
| Destacar: | Dispensador de calor de barbatanas dobradas de cobre,Placa de resfriamento líquido com garantia,Dissipador de calor alto da condutibilidade térmica |
||
Descrição de produto
Equipa de aquecimento de barbatanas dobradas de cobre para várias formas
Parâmetros do produto do dissipador de calor de barbatanas dobradas de cobre personalizado para várias formas
Material: cobre
Tamanho: 15*2,8*0,3cm
Peso: 0,09 kg
Tecnologia: barbatanas de estampagem
Características: Flexível e ajustável
Tratamento de superfície: passivação
Potência de refrigeração térmica: 45 W
Vantagem do produto do dissipador de calor de barbatana dobrada de cobre personalizado para várias formas
Dispensador de calor de barbatanas de alta densidade Dispensador de calor de barbatanas empilhados O design combinado do dissipador de calor permite a fabricação de estruturas de barbatanas de grande tamanho e densamente embaladas para os requisitos de dissipadores de calor de alta potência.possibilidades ilimitadas quanto ao comprimento, largura, altura, espessura das barbatanas e espaçamento entre as barbatanas, o processo swaged permite que uma infinidade de barbatanas de alumínio sejam mecanicamente ligadas a duas placas de alumínio ao mesmo tempo, sem usar qualquer adesivo.O conceito de aumentar a eficiência das barbatanas através do compartilhamento de barbatanas entre duas placas de base teve origem na extrusão oca de uma peçaA linha padrão de formas disponível estende-se quase a cada 0,25 "de altura de 1,00" a 8,00" de altura com um espaçamento de cerca de 0,10 "e as altas proporções de aspecto podem chegar a 50:1
Por conseguinte, o dissipador de calor de extrusão de alta densidade empilhado será uma escolha inteligente.
Processos de fabrico e materiais
- Especificações do material: Tipicamente cobre puro (C11000/C10200, cobre sem oxigénio para condutividade ultra-alta); espessura das barbatanas 0,1 ‰ 0,4 mm, dobrado em matrizes onduladas/zig-zag, depois ligado a uma base de cobre atravésBrasagem (vácuo/atmosférica),refluxo de soldaA espessura da base pode ser otimizada de forma independente (comum 32 mm).
- Personalização da barbatana e da forma: As barbatanas podem ser de crista plana, de crista arredondada, ondulada, de offset lançado ou de espinha de arenque; as bases podem ser usinadas por CNC em geometrias complexas (buracos, recortes, curvas, passos) após a ligação.
- Tratamentos de superfície: revestimento de níquel (resistência à corrosão, soldabilidade), óxido negro, passivação; evitar anodização (anodização de cobre é instável versus alumínio).
Vantagens principais versus barbatanas dobradas de alumínio
- Maior condutividade térmica e disseminação de calor: Transferência de calor mais rápida da fonte para as pontas das barbatanas, crítica para cenários de alto fluxo de calor (≥100 W/cm2).
- Melhor desempenho em baixo fluxo de ar: Refrigeramento passivo mais eficaz, embora o ar forçado ainda melhore drasticamente a eficiência.
- Durabilidade e resistência à corrosão (com revestimento): Adequado para ambientes adversos (baixo do capô automóvel, controles industriais).
- Desvantagem■ ~ 3 vezes mais pesado que o alumínio, custos mais elevados de material e de processamento.
Dicas de design e otimização
- Carga térmica e fluxo de ar: Calcular a resistência térmica necessária (Rθja, Rθjc) e ajustá-la à CFM/LFM; as barbatanas dobradas densas necessitam de ≥ 100 CFM de ar forçado para evitar a estagnação do fluxo de ar.
- Peso e altura das barbatanas: Para o ar forçado, a inclinação de 1,0 a 2,0 mm equilibra a área da superfície e a queda de pressão; barbatanas mais altas (até 60 mm) melhoram a convecção, mas adicionam peso.
- Qualidade da ligação: Soldadura a vácuo > solda > epoxi para contacto térmico; ligações fracas criam pontos quentes verificar com imagens térmicas ou medição Rθ.
- Orçamento de peso: A densidade de cobre (8,96 g/cm3) requer um controle cuidadoso da massa em dispositivos aeroespaciais/portáteis; considere projetos híbridos de fina de cobre + base de alumínio.
Aplicações
Considerações de abastecimento e custos
- O MOQ é frequentemente de 100 a 500 unidades para formas personalizadas; os custos das ferramentas aumentam com a complexidade (curvas / anulares > retangulares).
- Prazo de execução: 4 a 8 semanas para a concepção, prototipagem e produção.
- Os fatores de custo: preço do material, densidade das barbatanas, método de ligação, revestimento e etapas de usinagem personalizadas.
