Material: CU1020Tamanho: 250x150x15mmPeso: 2,5 kgTecnologia: Usinagem CNCCaracterística: Boa capacidade de resfriamento e sem vazamento por padrãoTratamento de superfície: oleado, limpo e passivadoPotência de condução de calor: 1300WVocê pode comprar com segurança a Placa de Resfriamento a Água com Perfil de Alumínio para Dissipador de Calor de Equipamentos em nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.

Parâmetros do produto da placa de resfriamento a água com perfil de alumínio para dissipador de calor de equipamentos

Material: CU1020

Tamanho: 250x150x15mm

Peso: 2,5 kg

Tecnologia: Usinagem CNC

Característica: Boa capacidade de resfriamento e sem vazamento por padrão

Tratamento de superfície: oleado, limpo e passivado

Potência de condução de calor: 1300W



Vantagem do produto da placa de resfriamento a água com perfil de alumínio para dissipador de calor de equipamentos

Assim como dissipador de calor é uma palavra que as pessoas saberão que é o dispositivo de resfriamento que desempenha um papel importante em equipamentos e máquinas modernas, sem um dissipador de calor, ele poderia destruir o sistema operacional e, portanto, custaria milhares de dólares em perdas, no entanto, alguns dos dissipadores de calor, não importa o dissipador de calor ativo ou passivo, sua capacidade de potência de resfriamento tem uma limitação de cerca de 200-300W, muito raramente dissipadores de calor podem ter um forte poder de resfriamento acima de 300W, então essa é a limitação para o radiador moderno?



A resposta é não, a tecnologia está mudando de tempos em tempos, e cada vez mais técnicas avançadas estão aparecendo e todas elas são contribuídas com inteligência e devoção humana, então, à medida que o equipamento se torna mais avançado e seus dispositivos operacionais exigem um dissipador de calor de resfriamento maior, então agora a placa de resfriamento a água nasceu para atender à exigência de equipamentos grandes, por exemplo, o equipamento a laser precisa de alta potência em eletricidade, e ele certamente gerará mais aquecimento, então se você quiser manter a temperatura normal e a operação estável, você precisará da alta potência de resfriamento da placa fria de laser para equipamentos, esta placa de resfriamento a água é designada para o equipamento a laser, ela pode resfriar mais de 500W ou 1000W, e até mais de 3000W está disponível, esta forma de resfriamento usa fluxo de líquido e pode ajustar a potência de resfriamento de acordo com a velocidade do fluxo e o volume de água. O tubo de cobre de água para transmitir a água, e a fonte de calor acoplada à placa fria de água para tocar o calor e espalhar o calor até uma temperatura mais baixa.

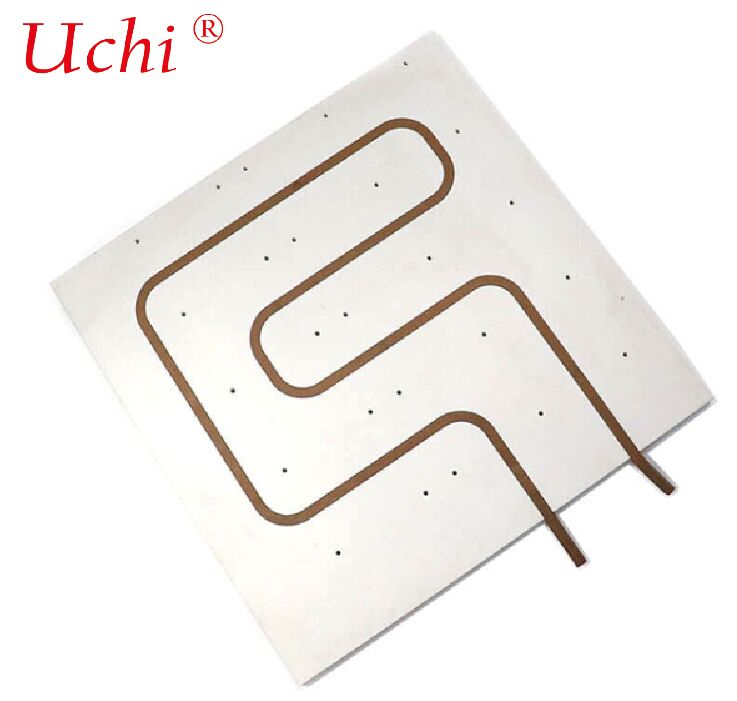

Placa de Resfriamento a Água com Perfil de Alumínio

1. Introdução Básica

• Material: AL6063 / AL6061 (alumínio extrudado, boa condutividade térmica e usinabilidade)
• Estrutura: Internamente com canal de água / passagem de fluxo, externamente com superfície de montagem
• Meio de resfriamento: Água, água com glicol, óleo de resfriamento

2. Principais Tipos de Fabricação

(1) Perfil de Alumínio Extrudado + Placa de Cobertura

• Processo: Extrusar um lado com canal de ranhura → soldar/colar placa de cobertura → perfurar entrada/saída
• Características: Baixo custo, produção em massa, adequado para placas de resfriamento a água planas e longas

(2) Usinagem Profunda + Soldagem por Fricção (FSW)

• Processo: Fresar canal profundo em CNC → soldar por fricção placa de cobertura
• Características: Alta resistência, sem vazamento, alta resistência à pressão, amplamente utilizado na indústria, nova energia

(3) Skived + Colado / Soldado

• Para alta densidade de potência, campo de fluxo complexo

3. Estrutura e Forma Típicas

• Placa plana retangular (mais comum para IGBT, inversor, bateria, laser)
• Tipo de tira longa (para gabinete de equipamento, matriz de módulo de potência)
• Multi-cavidade, serpentina, paralela, tipo Z, tipo S de canal de água
• Pode ter furos de montagem, furos roscados, degraus, evitando furos

4. Vantagens

• Alta eficiência de dissipação de calor: resfriamento direto por contato com líquido, muito melhor que o resfriamento a ar
• Leve: baixa densidade do alumínio, adequado para integração de equipamentos
• Boa plasticidade: o perfil extrudado pode ser feito em seção complexa
• Alta flexibilidade de processamento: CNC pode realizar várias formas e interfaces
• Boa resistência à corrosão com tratamento de superfície

5. Aplicações Típicas

• Fonte de alimentação industrial / inversor / IGBT / MOSFET
• Equipamento a laser, resfriamento a água de cabeça de laser
• Controlador de motor de veículo de nova energia
• Estação base de comunicação, resfriamento a líquido de servidor
• Equipamento médico, LED de alta potência, equipamento de armazenamento de energia

6. Parâmetros Chave de Design

• Potência de resfriamento e fluxo de calor
• Temperatura e vazão da água de entrada
• Resistência à pressão (1–10 bar comumente)
• Largura, profundidade do canal, comprimento do caminho de fluxo
• Planicidade e rugosidade da superfície (para contato térmico)
• Interface: G1/4, rosca M5/M6, conector rápido

7. Tratamento de Superfície

• Anodização (comum, anticorrosivo, isolante)
• Niquelagem
• Passivação
