Modelo: OMWH12-H-6-IR-A

1. Visão Geral do Produto

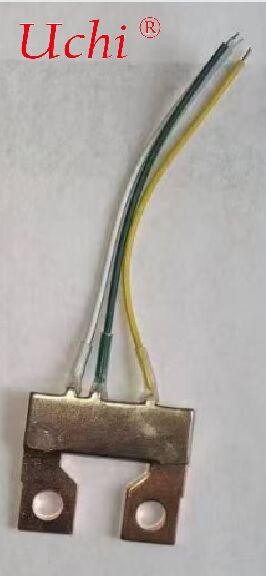

1. Soldagem: Suporte e elemento resistivo de liga de cobre soldados em superfícies não cortadas; sem lacunas, juntas frias ou soldas falsas. Decapagem antes da soldagem, passivação após a soldagem.
2. Aparência: Superfície plana, lisa e uniforme; sem rebarbas, queimaduras, escória, contaminação ou rachaduras.
3. Encapsulamento: Áreas soldadas cobertas com tubo termo retrátil transparente, justo e sem rugas. Fios firmemente fixados, codificação de cores clara.

6. Critérios de Teste e Aceitação

1. Teste de Fábrica: Inspeção de 100% da resistência (200μΩ±3%), aparência e continuidade dos fios; Relatório de Teste de Fábrica emitido.
2. Teste de Amostragem: De acordo com GB/T 2828.1-2012, amostragem para tensão suportável, isolamento e resistência à tração, AQL=0.65.
3. Documentos de Aceitação: Relatório de teste de fábrica, certificado de material, conformidade RoHS/REACH (mediante solicitação).

7. Embalagem e Transporte

1. Embalagem: Embalado individualmente em sacos antiestáticos, 50/100 peças por caixa. Caixa externa etiquetada com modelo, quantidade, data e número do lote.
2. Transporte: Embalagem à prova de umidade e antivibração, evitar impacto. Em conformidade com RoHS e REACH para logística internacional.

Funções Principais

• Distribuição / Coleta de Fluxo: Distribui o líquido de arrefecimento da linha principal uniformemente para várias placas frias; coleta o fluido aquecido de cada ramificação e o retorna à fonte de refrigeração / CDU após a troca de calor.
• Gerenciamento de Pressão e Resistência: Controla a queda de pressão em cada ramificação para evitar superaquecimento local causado por fluxo desigual.
• Tubulação e Manutenção Simplificadas: Reduz o número de conectores; com conectores rápidos, placas frias individuais podem ser instaladas ou removidas rapidamente para manutenção.
• Monitoramento e Regulação (Modelos de Ponta): Medidores de fluxo integrados, sensores de temperatura / pressão e até válvulas para ajuste fino do fluxo em cada ramificação.

Tipos e Estruturas Comuns

Por Aplicação

• Manifold (Lado de Alimentação): 1 entrada, N saídas.
• Coletor (Lado de Retorno): N entradas, 1 saída; geralmente usado em pares.

Por Método de Divisão de Fluxo

• Manifold Tipo Y / Tê: 1 entrada, 2 saídas; adequado para pequenos sistemas com duas placas frias.
• Manifold Barra / Linha: 1 entrada, múltiplas saídas (por exemplo, 1 para 4, 1 para 6); comumente usado em data centers / rigs de mineração.
• Manifold Anular: Para circuitos de refrigeração líquida de ciclo fechado.

Por Ajustabilidade

• Tipo Fixo: Sem válvulas, baixo custo; fluxo determinado pelo projeto do orifício / canal.
• Tipo Ajustável: Cada ramificação equipada com válvulas de agulha / esfera; fluxo ajustável manual ou eletricamente.

Material e Interface

• Materiais: Principalmente liga de alumínio / aço inoxidável / cobre.

  Liga de alumínio: leve, custo moderado.

  Aço inoxidável: alta resistência à pressão, boa resistência à corrosão.

  Cobre: excelente condutividade térmica, mas alto custo.

  Deve ser compatível com o líquido de arrefecimento do sistema para evitar corrosão.
• Interfaces:

  Refrigeração a água de PC: comumente rosca G1/4".

  Industrial / data center: flanges, conexões de compressão, conectores rápidos (por exemplo, DME, ISO 8434).
• Vedação: Deve usar anéis de vedação / juntas para evitar vazamentos; materiais recomendados: Borracha Nitrílica (NBR) ou Borracha Fluorada (FKM).

Parâmetros Chave de Seleção

• Número de Ramificações e Demanda de Fluxo: Garantir fluxo suficiente para cada placa fria para atender aos requisitos de refrigeração e evitar queda de pressão excessiva.
• Pressão / Temperatura de Trabalho: Placas frias industriais operam tipicamente a 0,3–1 MPa, 30–50°C.
• Resistência ao Fluxo e Uniformidade: O projeto do canal de fluxo determina o desvio do fluxo; sistemas de ponta exigem desvio de fluxo inter-ramificações < 5%.
• Tamanho e Compatibilidade da Interface: Corresponder ao diâmetro interno da tubulação e ao tipo de conector.
• Espaço de Instalação: O comprimento e a altura dos manifolds em barra devem caber no layout do gabinete / equipamento.

Cenários de Aplicação

• PC Pessoal / Estação de Trabalho: Manifold tipo Y para placas frias duplas de CPU + GPU.
• Servidores de IA de Data Center: Manifolds em barra montados em rack, 1 para 8/16 para placas frias multi-GPU.
• Clusters de Mineração: Manifolds multi-ramificações resfriando várias placas de hash simultaneamente.
• Packs de Bateria de Veículos de Nova Energia: Alimentação e retorno centralizados para placas de refrigeração líquida.

Instalação e Observações

• Separar as linhas de alimentação e retorno para evitar curto-circuito térmico.
• Apertar os conectores uniformemente; torquímetro recomendado.
• Purgar completamente o ar durante o enchimento inicial do sistema.
• Inspecionar regularmente o envelhecimento da vedação para evitar vazamentos.
• Instalar o manifold em um local de fácil acesso e observação.
